Виды фанкойлов: отличия и особенности

Фанкойл – это климатическое оборудование, обеспечивающие централизованное кондиционирование и нагрев помещения. Обычно они входят в систему общего кондиционирования помещения и работают совместно с чиллерами или отопительными котлами. Такие устройства можно заметить на потолке и стенах помещений. Преимущество таких систем в том, что вы можете настроить автоматическую подачу воздуха заданной температуры без необходимости забирать его непосредственно с улицы.

Такие системы достаточно быстро получили широкую популярность благодаря их эргономичности, эффективности, достаточной универсальности и приемлемой цене (если учесть, что выполняют сразу две, а то и три функции: очистку, кондиционирование, обогрев). Кроме того, широкий выбор оборудования помогает выбрать ту модель, которая устроит и по функционалу, и по цене.

Разновидности фанкойлов

Существует множество классификаций и разновидностей фанкойлов. Давайте рассмотрим каждую из них.

Кассетные однопоточные фанкойлы

Кассетные однопоточные фанкойлы

Конструкция и технические характеристики кассетных фанкойлов позволяют применять их в различных офисах, коттеджах с высокими потолками, помещениях административных и общественных зданий, торговых залах и других помещениях с высотой потолков более 300 см.

Фанкойл состоит из двух частей. Скрытая часть устанавливается между строительным перекрытием и подвесным потолком, она не видна изнутри помещения. Эта часть заканчивается на уровне подвесного потолка и закрывается видимой частью – решеткой. Именно решетка видна изнутри помещения, и ее дизайн создает основное впечатление o кассетном блоке.

Фанкойлы имеют одно направление выходящего воздуха. Такой вариант более пригоден для протяженных помещений и тех, в которых воздушная струя не будет сильно беспокоить находящихся в нём людей. Направление выходящего воздуха может регулироваться заслонками в горизонтальном и вертикальном направлении.

Кассетные четырехпоточные фанкойлы

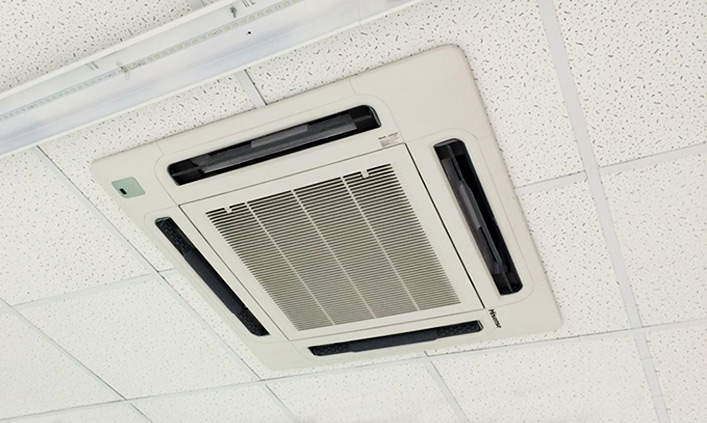

Кассетные четырехпоточные фанкойлы

Четырехпоточные кассетные фанкойлы – самые распространенные из этой серии. Воздух выходит равномерно в четырех направлениях. Их предпочитают устанавливать в кабинетах, гостиных, ресторанах, а также в помещениях с богатым интерьером.

Четырехпоточные фанкойлы выпускают двух размеров: 600×600 и 900×900 мм (тонкий). Первый соответствует габаритам одной секции подвесного потолка.

Кассетные фанкойлы всех типов могут работать в режиме охлаждения или в режиме обогрева.

Корпус кассетного фанкойла делают из пластика, он устойчив к вибрациям и не издает шума. Внутри фанкойла находится медно-алюминиевый ребристо-трубный вертикально расположенный однорядный теплообменник, который имеет сложную изогнутую форму и образует четыре стороны параллелепипеда с квадратным основанием.

Внутри фанкойла, в центральной части, установлен центробежный вентилятор, который захватывает воздух из помещения и направляет его на четыре стороны теплообменника. Поток воздуха, охлажденного или нагретого при прохождении теплообменника, через выходные жалюзи возвращается в помещение.

На входе и выходе воздушного потока в фанкойле установлены фильтры грубой очистки для защиты теплообменника от пыли и крупных частиц в воздухе, а также для очистки воздуха в помещении.

Поток выходящего воздуха можно регулировать и направлять в зависимости от желания пользователя. Жалюзи со всех четырех сторон изменяют направление воздуха в вертикальном направлении. Ламели имеют фиксированное положение или могут покачиваться. Угол поворота ламелей – до 120°.

В одной из боковых поверхностей скрытой части четырехпоточного фанкойла имеются технологические отверстия, к которым можно подсоединить воздуховод для подачи свежего воздуха. В этом случае кассетный фанкойл может работать в режиме приточной вентиляции с подмесом до 25% свежего воздуха.

Перед блоком может быть установлен трехходовой клапан, который регулирует расход тепло/хладоносителя через теплообменник в зависимости от тепловой нагрузки на этот блок.

Настенные фанкойлы

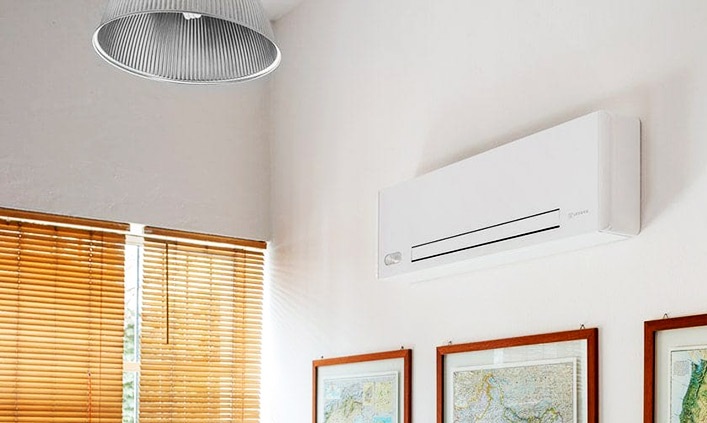

Настенные фанкойлы

Настенный фанкойл очень похож на внутренний блок сплит-системы. И хорошо вписывается в интерьер помещения.

Настенные фанкойлы чаще всего применяются в квартирах или других жилых помещениях, небольших офисах, коттеджах, а также могут быть использованы в других помещениях с высотой потолков до 270 см.

Фанкойлы могут работать в режиме охлаждения или в режиме обогрева.

Настенные фанкойлы с успехом работают как на воде, так на любой незамерзающей жидкости с концентрацией до 60 %.

Так как фанкойлы работают в помещениях, где находятся люди, к их шумовым характеристикам предъявляются повышенные требования.  Именно по этой причине фанкойлы конструируют так, чтобы они содержали как можно меньше элементов, способных издавать шум.

Корпус фанкойла сделан из пластика, который при вибрации вследствие работы элементов блока не издает шума. Внутри фанкойла установлен медно-алюминиевый ребристо-трубный теплообменник, который имеет сложную изогнутую форму.

Также в фанкойле установлен центробежный вентилятор, который в верхней части блока захватывает воздух из помещения и направляет его на теплообменник. Поток охлажденного или нагретого воздуха после теплообменника через выходные жалюзи возвращается в помещение.

На входе и выходе воздуха в фанкойле установлены фильтры грубой очистки для защиты теплообменника от пыли и крупных частиц, содержащихся в воздухе, а также для очистки самого воздуха в помещении.

Поток выходящего воздуха можно регулировать и направлять в нужную сторону. Двойные жалюзи изменяют направление воздуха по горизонтали и по вертикали. Ламели жалюзи могут быть неподвижными или покачиваться. Угол рассеивания составляет до 120°.

Канальные фанкойлы

Канальные фанкойлы

Расход и напор канальных фанкойлов меняются в широком диапазоне, что позволяет подключать к ним распределительные воздуховоды любого типа. Канальные фанкойлы могут комплектоваться секциями (увлажнения, фильтрации и т. д.).

Типы канальных фанкойлов:

  • низконапорные;
  • средненапорные;
  • высоконапорные.

Канальные фанкойлы представляют собой особенный вид блоков. Во-первых, у таких блоков нет пластикового декоративного корпуса, поскольку их внешний вид не играет роли для потребителей. Во-вторых, все модели канальных фанкойлов, кроме выполнения функции охлаждения/нагрева воздуха, могут подмешивать свежий воздух до 25 % от приточной вентиляции.

Единственное требование для их установки – свободное пространство между основным (строительным) и подвесным потолком. Именно в этом пространстве и устанавливаются канальные фанкойлы.

Уровни звукового давления при работе этих блоков, как и большинства фанкойлов не превышают стандартных значений, что позволяет устанавливать их в помещениях, где проживают, работают или долго находятся люди, в том числе, в спальных помещениях. Место установки таких фанкойлов практически не ограничивается назначением и типом помещения: квартиры, номера в гостиницах, коттеджи, частные дома, торговые помещения разного размера, общественные и административные здания, производственные помещения.

Независимо от напора в фанкойле расположен центробежный вентилятор, который с одной стороны фанкойла забирает воздух из помещения, направляет его на теплообменник и охлажденным/нагретым возвращает в помещение через другую поверхность фанкойла. Для подачи воздуха из помещения применяются воздуховоды, одним концом соединенные с воздухозаборниками. Другой стороной каждый воздуховод соединяется со входом канального фанкойла. К выходу фанкойла также присоединяется воздуховод, который подает обработанный воздух в помещение в одной или нескольких точках. Воздуховоды должны быть теплоизолированными, чтобы предотвратить образование конденсата.

Места выхода и забора воздуха в помещениях закрываются декоративными решетками, желательно отличающимися внешним видом. Места выхода и забора воздуха не должны располагаться рядом друг с другом, чтобы не искажалась температурная картина во всём помещении.

На входе воздуха в фанкойл установлен фильтр грубой очистки для защиты теплообменника от пыли и крупных частиц, содержащихся в воздухе, а также для очистки воздуха в помещении.

Перед блоком может быть установлен трехходовой клапан, который регулирует расход тепло/хладоносителя через теплообменник в зависимости от тепловой нагрузки на этот блок.

Напольно-потолочные фанкойлы

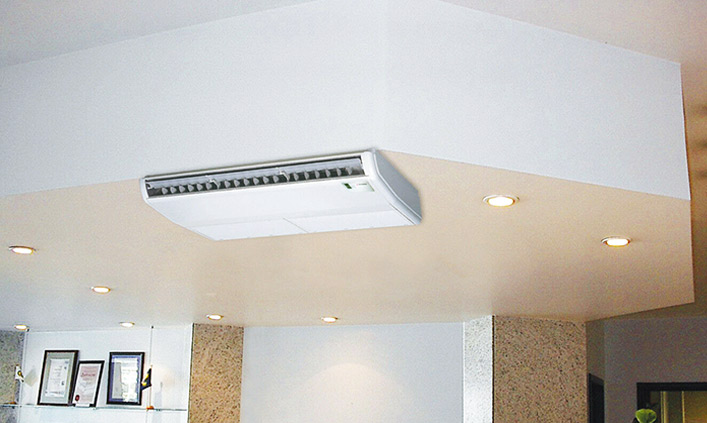

Напольно-потолочные фанкойлы

Такие устройства часто используются в небольших помещениях - квартирах, офисах, магазинах, частных и загородных домах. Они будут актуальны, если имеются большие окна или стеклянные стены, когда нет подвесного потолка или нет возможности задействовать поверхность стен (музеи, выставочные залы, салоны и т. д.) Универсальность установки делает это вид фанкойлов востребованным и для больших помещений, в которых эксплуатируется система «чиллер-фанкойл».

Корпус напольно-потолочного фанкойла сделан из пластика и окрашенного листового металла, которые при работе блока не издают шум.  Внутри фанкойла стоит медно-алюминиевый ребристо-трубный теплообменник, которые имеет простую плоскую форму.

Также внутри установлен центробежный вентилятор, который в нижней части блока забирает воздух из помещения, направляет его на теплообменник и через выходные жалюзи возвращает охлажденный/нагретый воздух обратно в помещение.

На входе воздуха в фанкойл и на выходе установлены фильтры грубой очистки для защиты теплообменника от пыли и крупных частиц в воздухе, а также для очистки воздуха в помещении. Скорость выходящего воздушного потока можно регулировать.

Внутри фанкойла установлен трехходовой клапан, который регулирует расход тепло/хладоносителя через теплообменник в зависимости от тепловой нагрузки на этот блок.

Напольно-потолочные фанкойлы могут работать как на воде, так на любой незамерзающей жидкости с концентрацией до 60%.

Применение подобного оборудования позволяет:

  • установить внутренний блок в помещении любого размера, формы и высоты;
  • максимально сохранить полезную площадь и интерьер;
  • не только охлаждать и нагревать воздух, но и осуществлять полноценную вентиляцию;
  • использовать любое свободное пространство – полы, стены и потолки для размещения оборудования;
  • сделать микроклимат помещения максимально комфортным при минимальном вложении средств.

Напольно-потолочные бескорпусные фанкойлы

Напольно-потолочные бескорпусные фанкойлы фактически являются напольно-потолочными моделями, у которых снят внешний корпус. Все остальные характеристики полностью идентичны.

Чаще всего такие фанкойлы применяются для установки в скрытых полостях между стеной и фальшстеной. Для забора воздуха из помещения и обратной его подачи в фальшстене делаются отверстия.

Шкафные фанкойлы

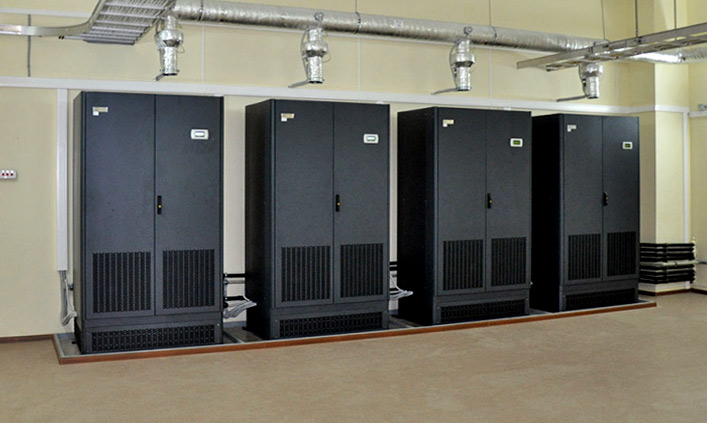

Шкафные фанкойлы

Шкафные фанкойлы предназначены для больших помещений. Воздух может забираться из помещения через нижнюю панель передней или задней поверхности фанкойла. Нижняя часть фанкойла может работать как смесительная камера рециркуляции внутреннего и наружного воздуха. Фанкойл может оснащаться дополнительными электронагревателями, теплообменниками разной мощности.
